Деревянный дровник своими руками: чертежи, схемы и типовые проекты

Чертёж дровника не требует инженерного образования — это простая схема с несколькими размерами и спецификацией материалов. Большинство деревянных дровников строятся по одному из трёх типовых проектов: открытый навес, закрытый с обшивкой или пристроечный вариант к стене. Разберём все три проекта с размерами и сечениями — от простейшего навеса до полноценной дровницы с обшитыми стенами и двускатной кровлей.

СОДЕРЖАНИЕ

1. Что должно быть на чертеже дровника
2. Типовой проект №1 — открытый дровник-навес
3. Типовой проект №2 — закрытый дровник с обшивкой
4. Типовой проект №3 — пристроечный дровник к стене
5. Как адаптировать типовой чертёж под свои условия
6. Сечения материалов — сводная таблица
7. Чем деревянный дровник отличается от металлического
8. Типичные ошибки при работе с чертежом
9. FAQ — частые вопросы о чертежах деревянного дровника

Что должно быть на чертеже дровника

Грамотный чертёж дровника включает несколько обязательных элементов:

• Вид спереди (фасад) — ширина конструкции, высота передней и задней стойки, шаг промежуточных стоек
• Вид сбоку — глубина (равна длине полена + 5–10 см), уклон кровли, высота основания над землёй
• Вид сверху (план) — расположение стропил, обрешётки, шаг стоек
• Спецификация — список материалов с размерами и количеством
• Узлы — как соединяются стойки с обвязкой, как крепится стропило к верхней обвязке

Типовой проект №1 — открытый дровник-навес

Самый простой проект для начинающих. Четыре стойки из бруса, верхняя обвязка и односкатная крыша — без боковых стен. Максимальная вентиляция делает его идеальным для мест, защищённых от господствующих ветров: у стены дома или бани.

Типовые размеры:

• Длина: 1,5–3,0 м
• Глубина: 0,5–0,6 м
• Высота передних стоек: 1,8 м
• Высота задних стоек: 1,4 м (уклон крыши ≈ 15°)

Сечения материалов:

• Стойки: брус 100×100 мм
• Верхняя обвязка: доска 50×100 мм
• Стропила: доска 50×100 мм, шаг 60 см
• Обрешётка: доска 25×100 мм, шаг 35–40 см под профнастил

Схема узла «стойка — обвязка»: стойка врезается в обвязку вполдерева на глубину 30–40 мм, дополнительно фиксируется металлическим уголком на саморезах 6×90 мм с каждой стороны.

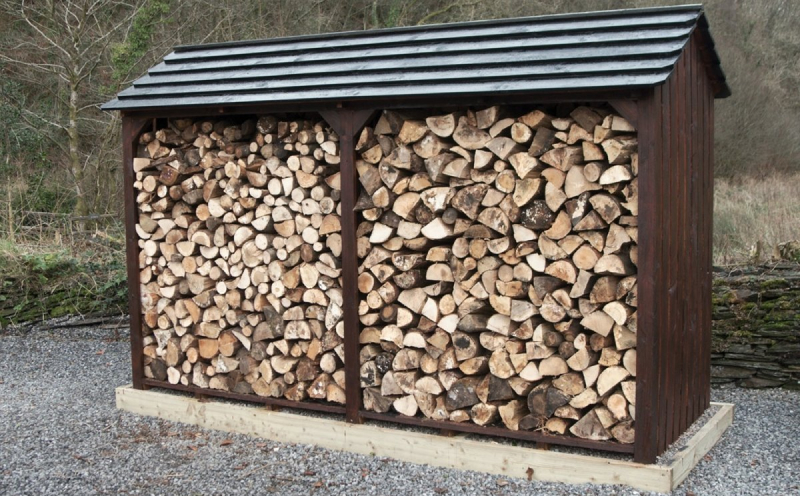

Типовой проект №2 — закрытый дровник с обшивкой

Классический вариант для постоянного проживания. Каркас из бруса, боковые и задняя стенки обшиты доской с вентиляционными зазорами 20–30 мм, передний фасад — открытый или с частичной обшивкой. Подходит для хранения 4–5 м³ и более.

Типовые размеры:

• Длина: 2,0–4,0 м, секции по 1,0–1,5 м
• Глубина: 0,5–0,6 м
• Высота: 1,5–1,8 м
• При длине более 2 м — промежуточные стойки с шагом 1,0–1,5 м

Сечения материалов:

• Стойки: брус 100×100 мм
• Нижняя и верхняя обвязка: доска 50×100 мм
• Стропила: доска 50×100 мм, шаг 60–80 см
• Обшивка: доска 25×100 мм, зазор 20–30 мм между досками
• Обрешётка: доска 25×100 мм, шаг 35–45 см

На плане кровли показывают шаг стропил и направление укладки профнастила. На фасаде указывают количество досок обшивки с зазорами. Полную пошаговую инструкцию по сборке такой конструкции читайте в статье пошаговая инструкция по строительству дровника.

Типовой проект №3 — пристроечный дровник к стене

Оптимальное решение для участков с ограниченным пространством. Две передние стойки плюс капитальная стена дома или бани в роли задней стенки — экономит 30–40% материала по сравнению с отдельностоящей конструкцией.

Типовые размеры:

• Длина: 1,0–2,5 м
• Глубина: 0,4–0,6 м
• Высота передних стоек: 1,6–1,8 м
• Точка примыкания к стене: 1,8–2,0 м от земли

Сечения материалов:

• Стойки: брус 100×100 мм — 2 шт.
• Стропила: доска 50×100 мм, шаг 60 см
• Планка примыкания: металлический уголок 50×50 мм по всей длине
• Обшивка боковых стен: доска 25×100 мм с зазором 20 мм

Важный момент: стык кровли со стеной герметизируют планкой примыкания и силиконовым герметиком для наружных работ — иначе вода затекает за обшивку капитальной постройки.

Как адаптировать типовой чертёж под свои условия

• Изменение длины — добавлять промежуточные стойки на каждые 1,0–1,5 м; сечения бруса не меняются
• Изменение глубины — определяется длиной полена; менять произвольно нельзя, только кратно длине полена
• Изменение высоты — стойки любой длины, но выше 2 м обязательно усилить раскосами или перекрёстными связями
• Изменение уклона — на каждый метр ширины нужно 15–20 см перепада высот для уклона 8–12°
• Секционирование — длинный дровник делят на секции 1,0–1,5 м; это и устойчивость стопки поленьев, и удобство доступа

Подробный расчёт объёма и габаритов под конкретную потребность в дровах — в статье как рассчитать размер дровника.

Сечения материалов — сводная таблица

Чем деревянный дровник отличается от металлического

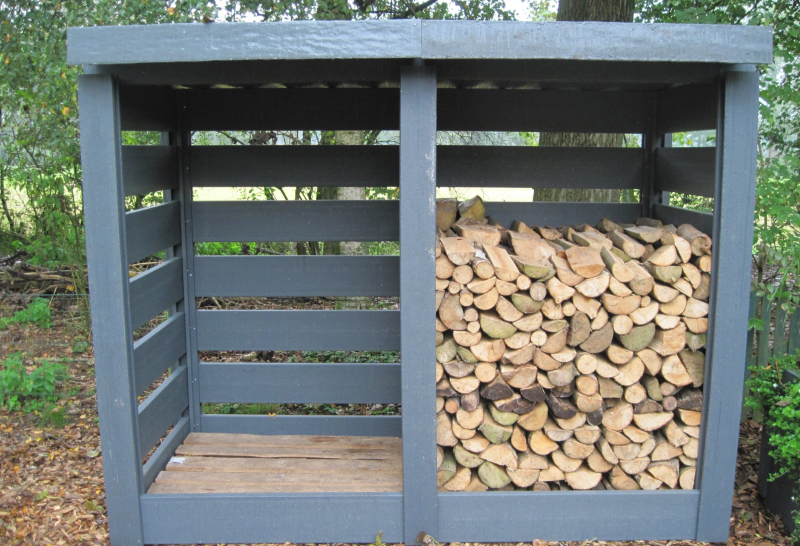

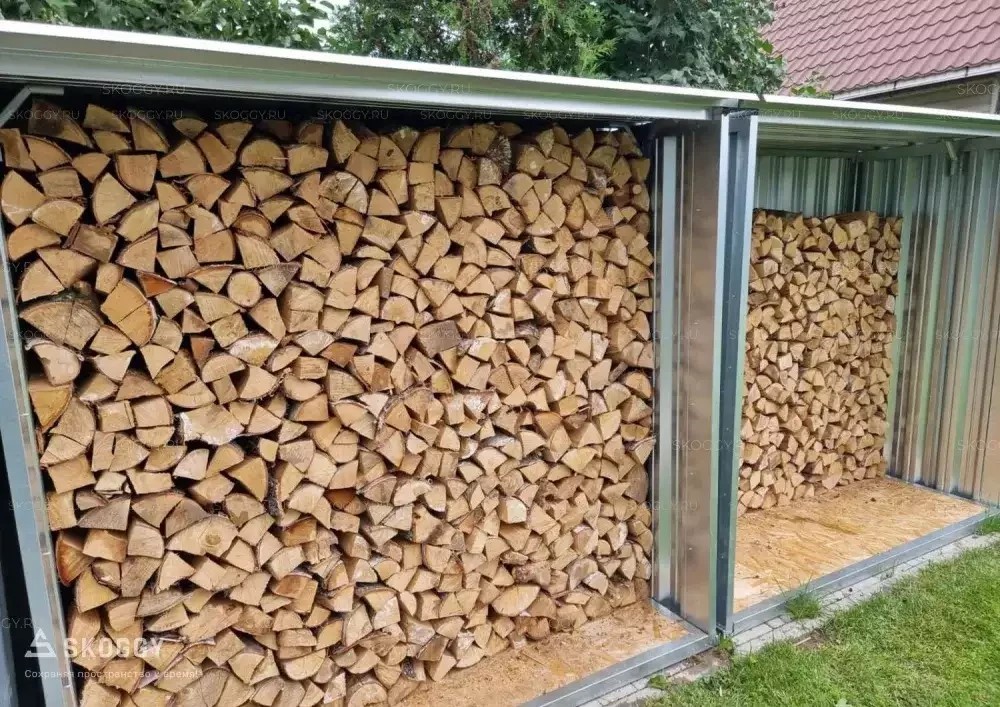

Деревянный дровник проще строить самостоятельно: не нужна сварка, достаточно шуруповёрта и пилы. Но дерево даёт усадку и коробится при перепадах влажности — геометрия уходит, стыки расходятся, каждые 2–3 года нужна повторная обработка антисептиком. Металлический дровник на оцинкованном профиле лишён этих проблем: не гниёт, не коробится и держит форму без какого-либо обслуживания весь срок службы.

Для небольшого дачного запаса деревянная конструкция справляется, но если дрова хранятся круглогодично под открытым небом — уличная дровница на сварном каркасе не разойдётся по швам через сезон и не потребует переборки обшивки после зимы.

Типичные ошибки при работе с чертежом

• Не учли длину полена — глубина дровника меньше нужного, поленья торчат наружу и стопка заваливается
• Избыточные сечения — взяли брус 150×150 вместо 100×100: конструкция тяжелее и дороже без прироста прочности
• Доски обшивки вплотную — на чертеже не обозначили зазоры, в итоге нет вентиляции и дрова не сохнут
• Нет промежуточных стоек — при длине 3 м без них верхняя обвязка прогибается под весом кровли
• Не заложили свес кровли — на плане кровля вровень со стенами, при дожде вода льёт прямо на дрова

FAQ — частые вопросы о чертежах деревянного дровника

Где найти готовый чертёж дровника с размерами?

Типовые проекты с размерами и спецификацией — в этой статье. Адаптируйте под свои условия: меняйте длину и высоту, сохраняя сечения несущих элементов из таблицы выше. Также чертежи есть на строительных форумах (forumhouse.ru).

Нужно ли делать чертёж перед строительством?

Желательно. Даже простая схема на бумаге с размерами и спецификацией экономит время и деньги: вы точно знаете, сколько досок купить, и не допускаете ошибок в последовательности сборки.

Как рассчитать количество досок обшивки?

Разделите высоту стены на сумму ширины доски и зазора. Например, при высоте 1,5 м, доске 100 мм и зазоре 25 мм: 1500 ÷ (100 + 25) = 12 досок на один пролёт. Умножьте на количество пролётов с обшивкой.

Можно ли строить по чертежу без опыта?

Можно. Деревянный дровник — одна из простейших строительных конструкций: нет сложных узлов, нет фундамента, все соединения на саморезах и металлических уголках. Главное — точно снять размеры площадки и выровнять основание по уровню.

Нужны ли раскосы в каркасе дровника?

Для дровника высотой до 1,8 м и длиной до 3 м раскосы не нужны: жёсткость обеспечивают обвязки и обшивка. При высоте более 2 м или длине более 4 м — диагональные раскосы в торцевых секциях обязательны.

Чем отличается чертёж открытого дровника от закрытого?

Открытый — нет боковых стен, только стойки и крыша. Закрытый — стойки с обшивкой из доски с зазорами. На чертеже закрытого добавляются виды боковых стен с указанием шага досок и ширины зазоров.
